Linha de fabricação de tubo Longitudinal de Solda Eletrônica de Alta Frequência (Linha de fabricação de tubo ERW)

Descrição

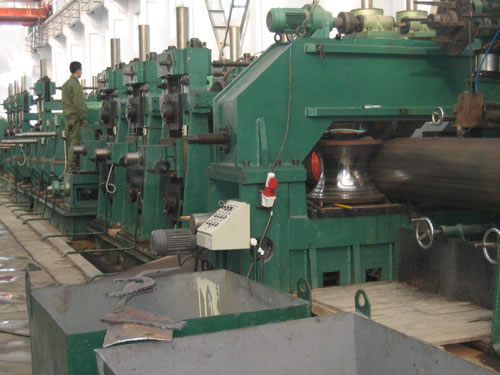

As chapas de aço de certas largura, depois do corte e decapagem são desdobradas e niveladas e mandadas para a máquina formadora. Pelo uso do rolamento, o aço é processado até a forma de tubo. A borda da chapa de aço é fundida pela efeito pelicular e de proximidade por uma corrente de alta frequência. Depois, a chapa é extrudada e soldada em tubos pelo uso do rolo de extrusão. A linha de fabricação de tubo longitudinal de solda eletrônica por alta frequência também é chamada de fábrica ERW (solda por resistência elétrica).

Aplicação
1. A linha de fabricação de tubo longitudinal de solda eletrônica por alta frequência é adequada para todos os tipos de tubos, sejam eles, redondo, quadrado ou retangular.
2. Dependendo das funções, as fábricas de tubo ERW são divididas entre o modelos API e padrão nacional. O modelo API produz principalmente tubos de aço de alto nível usados como tubo de remessa de petróleo, gás natural e revestimento de poço de petróleo. O modelo padrão nacional produz principalmente tubos de aço de água ou gás e tubos de estruturas.

Vantagens
1. No processo de preparação, esta linha de fabricação de tubo longitudinal de solda eletrônica por alta frequência tem principalmente o funil de laço do tipo de volume.
2. Na unidade de formação, a linha de fabricação de tubo ERW tem a formação de fio duplo.

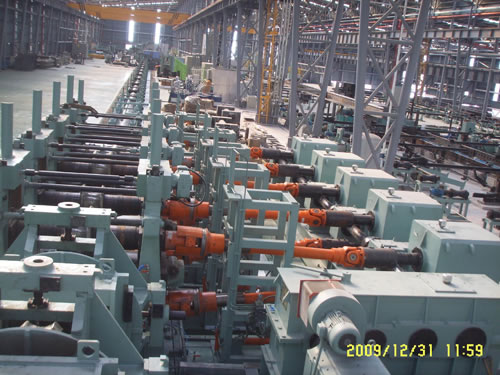

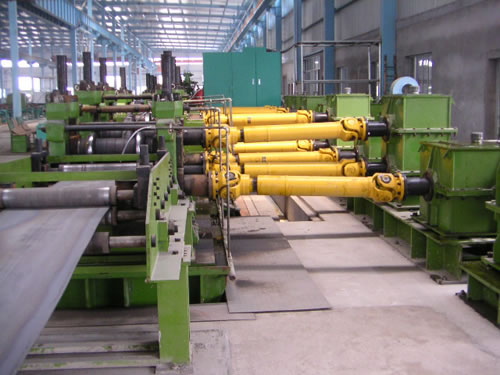

3. A estrutura da unidade de formação tem grupo de rolos verticais, fileira pequena de rolos de forma lisa e rolos de forma vertical.
4. Na linha de operação, a linha de fabricação de tubo longitudinal de solda eletrônica por alta frequência tem instalado inspeção contínua de fluxo e ultrassom.
5. O tratamento térmico do tubo de aço tem, tratamento de calor da solda na linha, tratamento de calor por frequência de indução fora da linha e tratamento de calor do brilho contínuo.

Classificação
1. Os tipos de formas da linha de fabricação de tubo longitudinal de solda eletrônica por alta frequência são divididos em formação a rolo, formação tipo caixa, formação flexível (ou formação F•F•X) e formação flexível totalmente automática (formação F•F•X).
2. A linha de fabricação desenvolvida em nossa companhia possui formação a rolo quando tendo diâmetro pequeno (Φ ≤ 114), formação tipo caixa quando o diâmetro é pequeno e espessura da parede fina (Φ ≤ 165, δ ≤ 6), formação flexível quando o diâmetro for médio (Φ ≤ 340). A formação flexível totalmente automática é usada para diâmetros grandes.
3. Dependendo das funções, as fábricas de tubo longitudinal de solda eletrônica por alta frequência são divididas entre o modelos API e padrão nacional.

Processo de Produção

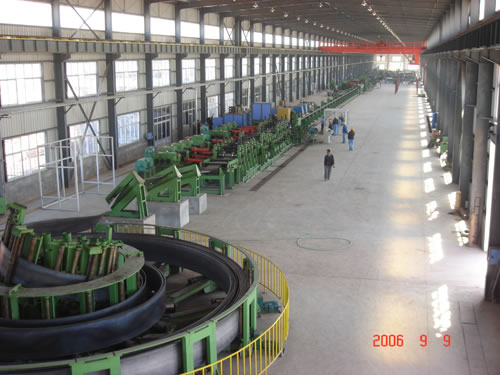

Carregamento do rolo → Desbobinadeira → Nivelamento → Corte e Solda do Aço → Acumulação e Armazenagem do Material → Conformação → Solda de Alta Frequência → Resfriamento a Água → Inspeção de Ultrassom → Tratamento Térmico IF → Resfriamento a Ar → Resfriamento a Água → Calibragem → Corte Móvel → Biselamento e Faceamento → Teste Hidráulico → Inspeção Ultrassom Final → Inspeção Ultrassom fora da linha → Pesagem e metragem de comprimento → Empacotamento dos produtos finais.

Projetos e Clientes principais da linha de fabricação de tubo ERW

Nº	Equipamento	Clientes	Obs.
1	114 Linha de fabricação de tubo com solda longitudinal	Lin Enterprises (Indonésia)	Projeto de exportação
2	114 Linha de fabricação de tubo com solda longitudinal (formação do tipo caixa de borda reta)	Tangshan Jianlong Jianzhou Steel Co., Ltd
3	114 Linha de fabricação de tubo com solda longitudinal	Kungang in (Kuming, China)	X60
4	168 Linha de fabricação de tubo com solda longitudinal (formação do tipo caixa de borda reta)	Puyi Industrial Company (Tailândia)	Projeto de exportação
5	180 Linha de fabricação de tubo com solda longitudinal (formação do tipo caixa de borda reta)	Shun’anda Peaceful Container Co., Ltd (Guangdong, China)
6	168*10 Linha de fabricação de tubo com solda longitudinal (formação F.F)	Yulong Precision Steel Pipe Co., Ltd (Wuxi, China)	API-5L
7	140-340 Linha de fabricação de tubo com solda longitudinal (formação F.F)	Shenzhoutong Steel Pipe Company (Tianjin, China)	J55 X65
8	140-355 Linha de fabricação de tubo com solda longitudinal (formação F.F)	Lianzong Steel Pipe Co., Ltd (Tianjin, China)	API-5CT
9	426 Linha de fabricação de tubo com solda longitudinal (formação F.F)	Northern Steel Pipe  Anticorrosion  Co., Ltd (Haicheng, China)	J55 X65
10	219 *14 linha de fabricação de tubo de parede grossa com solda longitudinal (formação F.F)	Youfa Steel Pipe Co., Ltd (Tianjin, China)	API
11	508 × 14 (400 × 400) Linha de fabricação de tubo com solda longitudinal	General Steel Pipe Co., Ltd (Coréia)	Projeto de exportação
12	530 × 16 Fábrica de formação flexível totalmente automática ERW	Guotong Steel Pipe Co., Ltd (Rússia)	Projeto de exportação
13	711 Fábrica de formação flexível totalmente automática ERW	Hongxiang Steel Pipe Co., Ltd (Anshan, China)	API-5 L

Parâmetros da Linha de fabricação de tubo longitudinal de solda eletrônica por alta frequência

Nº	Modelo	Especificação	Velocidade (m/min)	Espessura (mm)	Peso do rolo (ton.)	Capacidade (kW)	Área de piso da máquina (m2)
1	ZFJZ-100	Φ42 - Φ114	30-60	3-8	15	1100	2 × 18 × 200
2	ZFJZ 160	Φ60 - Φ165	30-55	3-10	10	1600	2 × 21 × 260
3	ZFJZ-200	Φ11 - Φ219	20-45	4-14	15	1800	2 × 21 × 260
4	ZFJZ-300	Φ16 - Φ325	10-40	5-16	20	3000	2 × 24 × 300
5	ZFJZ-350	Φ16 - Φ355	8-35	5-16	20	3500	2 × 24 × 300
6	ZFJZ-400	Φ21 - Φ406	8-30	5-20	30	5000	2 × 24 × 400
7	ZFJZ-500	Φ21 - Φ508	8-25	5-20	30	7000	2 × 30 × 400
8	ZFJZ-600	Φ21 - Φ610	8-20	5-22	40	9000	2 × 30 × 400
9	ZFJZ-700	Φ27 - Φ711	8-20	5-25	40	10000	2 × 30 × 400
