Linha de corte transversal (Máquina de corte transversal)

Descrição

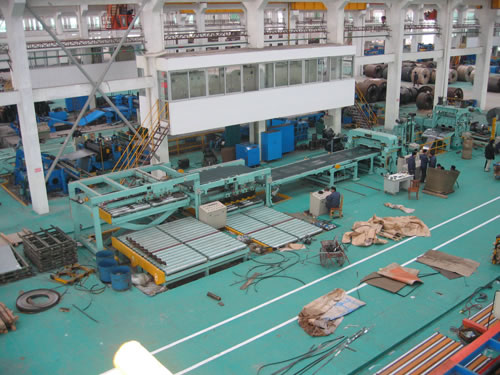

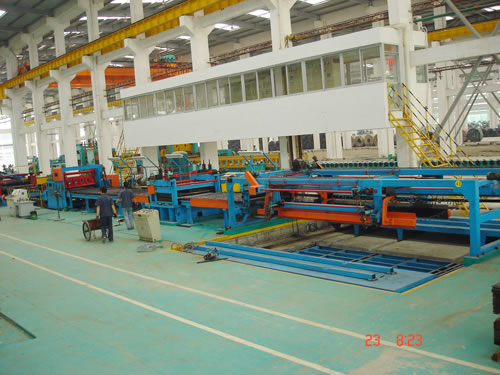

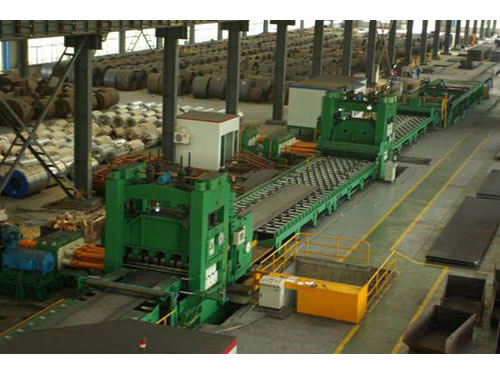

A linha de corte transversal é composta do carro da bobina, desbobinadeira, dispositivo de suporte de entrada, dispositivo de ajuste de largura, máquina niveladora, mesa de medição, máquina de corte, mesa de saída, descarregador pneumático e empilhadeira, mesa de descarregamento, sistema pneumático, sistema elétrico com controle CLP e sistema hidráulico. A chapa da bobina é desenrolada e nivelada, e então é cortada em tiras de comprimento específico.

Aplicação
A linha de corte transversal é usada para o trabalho de desbobinamento, alisamento, medição e corte transversal de comprimento definido. A máquina de corte transversal é usada amplamente para aço enrolado quente ou frio, folhas de flandres e todos os tipos de materiais metálicos com revestimento de superfície.

Características
1.A máquina de corte transversal é controlada pelo sistema CLP ou manualmente, ao requerimento do cliente. Possui alimentação do eixo controlável pelo CLP; informação do comprimento, contagem de corte e velocidade podem ser controladas pela máquina de interface humana.
2.Quando a quantidade de corte for alcançada a linha de corte transversal para automaticamente.
3.A velocidade de produção é ajustável. Possui sensor de alta precisão, portanto a linha inteira trabalha automaticamente produzindo tranquilamente as chapas.

Processo de produção da linha de corte transversal
Carregamento Da Bobina → Desbobinamento→ Nivelamento→ Corte De Bordas → Laço → Nivelamento De Precisão → Metragem E Corte → Empilhamento De Quantidade Especifica → Embalagem

Projetos e clientes principais da linha de corte transversal

Nº	Equipamento	Clientes	Obs.
1	Máquina de corte longitudinal 1550 × 8 mm	Yamei Steel Pipe Company (Ningbo)
2	Máquina de corte longitudinal 1600 × 2 - 6 mm	Shunde (Guangzhou)
3	Máquina de corte longitudinal e transversal de alta precisão 1550 × 1.5 - 6 mm	Contemporary Group (Guangzhou)
4	Linha de corte 10 × 1550 mm	Malásia	X 65
5	Linha de corte 4 - 10 × 1600 mm	Shunde Shun Steel Flat Plate Stripping Center (Guangdong)
6	Linha de corte 4 - 16 × 2000 mm	Iron and Steel Group (Wuhan)	X 65
7	Linha de corte de alta precisão 6 × 600 mm	Shunde Nanda Steel Pipe Co. Ltd (Guangdong)
8	Máquina de corte longitudinal e transversal 1 - 12.7 × 2000 mm	Northern Steel Pipe Co. Ltd (Haicheng, China)	X 70
9	Linha de corte 3 - 12.7 × 2000 mm	Singapura

Tipos da linha de corte transversal

No.	Modelo	Espessura da chapa (mm)	Peso da bobina (ton.)	Largura da bobina (mm)	Velocidade (m / min)	Capacidade (kW)	Área de piso da máquina (m2)
1	HJJZ-02	0.3-2	8	1000-1250	30	70	16 × 25
2	HJJZ-03	0.6-3.2	10	1000-1500	30	80	16 × 25
3	HJJZ-06	2-6	20	1200-1550	30	120	16 × 30
4	HJJZ-08	4-8	20	1000-1600	25	150	16 × 30
5	HJJZ-13	4-12.7	25	1000-1600	10	180	16 × 40
6	HJJZ-16	4-16	30	1000-2000	10	230	16 × 40
7	HJJZ-20	4-20	30	1000-2000	10	260	16 × 50
8	HJJZ-25	6-25.4	30	1000-2000	10	300	16 × 50

Nós executamos o sistema de controle de qualidade ISO9001 para assegurar a qualidade da linha de corte transversal. Como uma fabricante especializada da máquina de corte transversal, a Taiyuan HKX tem mais de 10 anos de experiência na fabricação de equipamentos técnicos e know-how. Temos mais de 40 designers em 5 departamentos, dos quais 90% são engenheiros experientes ou funcionários técnicos com títulos acima de engenheiro.
