Máquina perfiladeira de tubo quadrado

Descrição
A máquina perfiladeira de tubo quadrado é um equipamento completo que processa a meteria-prima em tubos quadrados. O procedimento principal é que a chapa rolada é desdobrada e nivelada em certa largura. Em seguida, é enviada na máquina de formação. A chapa de aço é dobrada a frio pelos rolos até o formato desejado. A máquina perfiladeira de tubo quadrado produz principalmente tubos retangulares de especificações variadas, dependendo da configuração dos rolos de formação e da máquina de solda de alta frequência.

Composição do equipamento

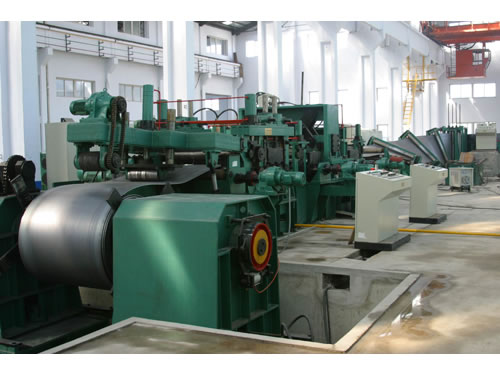

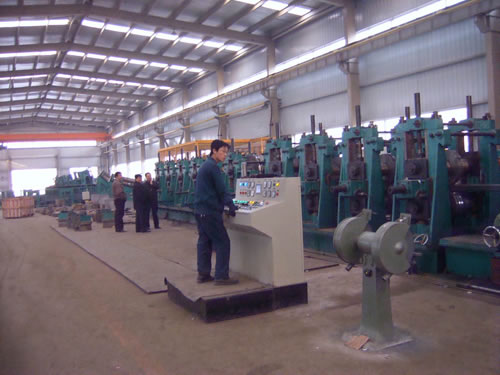

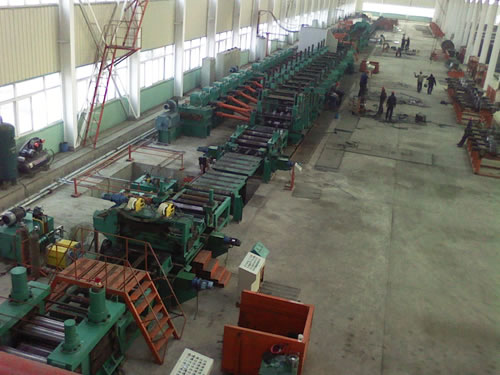

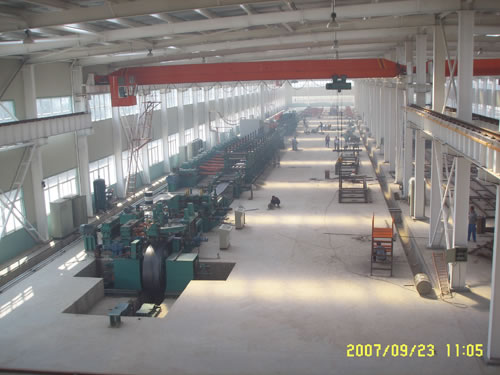

A linha de produção de tubo quadrado é composta pela desbobinadeira, unidade de desdobra, aplainamento ativo, corte e solda da ponta, acumulador, unidade de formação e metragem, corte computadorizado, mesa de saída, empacotamento, resistor de alta frequência DC e aparelho elétrico da linha de produção.

Características
1.A máquina perfiladeira de tubo quadrado possui molde modular, com mais pré-dobra e trabalho na parte do molde, o que impede o desgaste do suporte, diminui a carga e facilita a troca rápida dos rolos.
2.A linha de produção de tubo quadrado é adequada para encomendas pequenas de diferente especificações. Reduzindo o custo e o tempo de troca dos rolos.

Projetos e clientes principais da máquina perfiladeira de tubo quadrado

Equipamento	Clientes	Obs.
Linha de tubo quadrado e retangular de 70 × 70 a 200 × 200 × 10	Kenuo Shaped Steel Co. Ltd (Taian, Shandong)
Linha de fabricação de tubo quadrado LW1250 × 14	Group Kuming Steel Pipe Plant (Pangang)
Linha de fabricação de tubo quadrado 80 × 80 - 200 × 200 × 12.7	Yingbo Business Co. Ltd (Tianjin)
Linha de fabricação de tubo quadrado 50 × 50 - 150 × 150	Yingbo Business Co. Ltd (Tianjin)
Linha de fabricação de tubo quadrado 250 × 250 × 12 mm	Yulong Precision Steel Pipe Co. Ltd (Wuxi, China)
Linha de fabricação de tubo quadrado 3000 × 3000 × 13 mm	Yulong Precision Steel Pipe Co. Ltd (Wuxi, China)
Linha de fabricação de tubo quadrado LW1600 × 16	Kainaer Import and Export Trade Co. Ltd (Wulumuqi)	Projeto de exportação

Processo de produção da linha de produção de tubo quadrado
Carregamento Da Bobina → Desbobinadeira → Nivelamento → Corte E Solda Da Ponta → Máquina Formadora → Solda → Resfriamento A Água → Metragem → Corte → Empacotamento Do Produto Final

Tipos disponíveis da máquina perfiladeira de tubo quadrado

Nº	Modelo	Especificação  (mm)	Espessura da chapa (mm)	Peso da bobina (ton.)	Velocidade (m / min)	Capacidade (kW)	Área de piso da máquina (m2)
1	FGJZ-50	Tubo quadrado 20 × 2 a 50 × 50	1 - 3	5	20 - 80	700	18 × 100
2	FGJZ-100	Tubo quadrado 50 × 50 a 100 × 100	2 - 8	5	20 - 80	900	18 × 100
3	FGJZ-150	Tubo quadrado 60 × 60 a 150 × 150	2 - 10	10	20 - 60	1700	21 × 100
4	FGJZ-200	Tubo quadrado 80 × 80 a 200 × 200	2.5 - 12.7	15	20 - 40	1800	21 × 130
5	FGJZ-250	Tubo quadrado 100 × 100 a 250 × 250	3 - 14	20	15 - 30	2800	21 × 150
6	FGJZ-300	Tubo quadrado 120 × 120 a 300 × 300	3 - 16	30	10 - 25	3600	21 × 160
7	FGJZ-350	Tubo quadrado 150 × 150 a 350 × 350	4 - 18	30	8 - 20	3800	24 × 210
8	FGJZ-400	Tubo quadrado 200 × 200 a 400 × 400	4 - 20	30	8 - 20	4100	24 × 240
9	FGJZ-500	Tubo quadrado 250 × 250 a 500 × 500	4 - 22	40	8 - 20	4500	24 × 260
10	FGJZ-600	Tubo quadrado 300 × 300 a 600 × 600	4 - 25.4	40	8 - 20	6000	32 × 260

A Taiyuan HKX Metallurgy Complete Equipment Co. Ltd é um empreendimento de grande escala especializado no design, desenvolvimento e fabricação de equipamentos completo, tais como máquina perfiladeira de tubo quadrado e linha de corte transversal. Nossos produtos são exportados para vários países, tais como a Malásia, Indonésia, Tailândia, Irã, Polônia e Uzbequistão. Se estiver interessado nesta linha de produção de tubo quadrado, máquina de fabricação de tubo com costura, máquina de teste hidrostático ou outras máquinas, por favor, entre em contato conosco.
