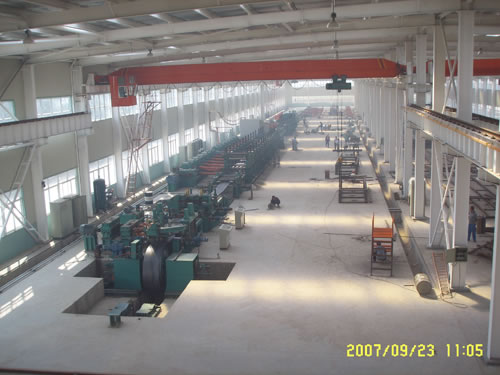

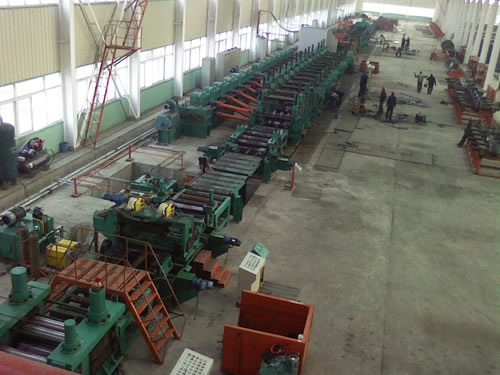

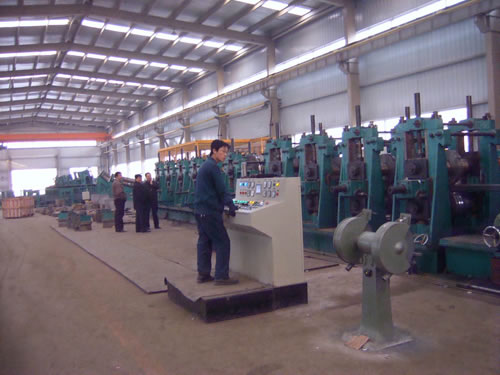

Ligne de profilage à froid pour tuyaux d’acier carrés

Description
La machine de fabrication de tuyaux carrés est un équipement complet qui transforme la matière première en tuyaux carrés. La procédure principale consiste à dérouler la bande d’acier d’une certaine largeur et à l’aplanir. Ensuite elle est envoyée dans la machine de profilage. La plaque d’acier est pliée à froid en utilisant le rouleau. La machine de fabrication de tuyaux carrés produit principalement des tuyaux carrés. Tous les types de tuyaux dans la gamme des spécifications de production du rouleau peuvent être produits par profilage direct et avec la soudeuse à haute fréquence.

Composition de l’équipement

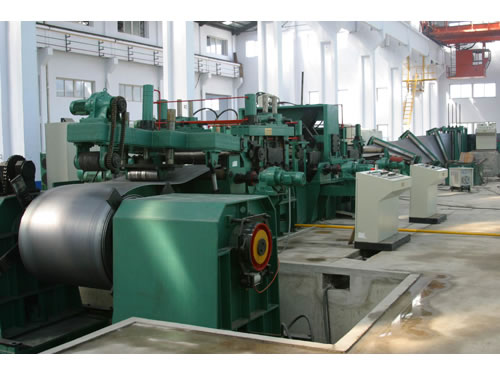

La ligne de profilage à froid pour tuyaux d’acier carrés est compose d’un dérouleur, d’une unité de redressage, d’une machine d’aplanissement actif, d’un dispositif de coupe et d’une soudeuse bout à bout, d’une boucle de stockage, d’une unité de profilage et de dimensionnement, d’une scie à contrôle informatique, d’une table de charge, d’une machine d’emballage, d’une résistance  à courant continu à haute fréquence et d’un appareil électrique de ligne de produit.

Caractéristiques
1.La machine de fabrication de tuyaux carrés utilise un moule modulaire, plus de pré cintrage et de moulage direct, ce qui ne fatigue pas la personne debout, change le rouleau rapidement et est de charge faible.
2.La ligne de profilage a froid pour tuyaux d’acier carrés convient pour des petites productions aux spécifications différentes. Elle réduit le coût et le temps de changement de rouleau.

Principaux projets et clients de la machine de fabrication de tuyaux carrés

Equipement	Clients	Remarque
70 × 70 à 200 × 200 × 10 Ligne pour tuyaux carrés et rectangulaires	Shandong Taian Kenuo Shaped Steel Co., Ltd
LW1250 × 14 Ligne de profilage pour tuyaux carrés	Pangang Group Kuming Steel Pipe Plant
80 × 80 - 200 × 200 × 12.7 Ligne de profilage pour tuyaux carrés	Tianjin Yingbo Business Co., Ltd
50 × 50 - 150 × 150 Ligne de profilage pour tuyaux carrés	Tianjin Yingbo Business Co., Ltd
250 × 250 × 12 mm Ligne de profilage pour tuyaux carrés	Wuxi Yulong Precision Steel Pipe Co., Ltd (Chine)
3000 × 3000 × 13 mm Ligne de profilage pour tuyaux carrés	Wuxi Yulong Precision Steel Pipe Co., Ltd (Chine)
LW1600 × 16 Ligne de profilage pour tuyaux carrés	Wulumuqi Kainaer Import and Export Trade Co., Ltd	Projet d’exportation

Processus de production de la ligne de profilage à froid pour tuyaux d’acier carrés
Chargement de la bobine → Déroulement → Découpage et soudage → Profileuse → Soudage → Refroidissement à eau → Dimensionnement → Découpe → Connexion des produits finis

Types de machines de fabrication de tuyaux carrés disponibles

No.	Modèle	Spécification (mm)	Epaisseur de la plaque (mm)	Poids de la bobine (tonne)	Vitesse (m / min)	Puissance (kW)	Espace au sol(m2)
1	FGJZ-50	Tuyaux carrés 20 × 2 à 50 × 50	1 - 3	5	20 - 80	700	18 × 100
2	FGJZ-100	Tuyaux carrés 50 × 50 à 100 × 100	2 - 8	5	20 - 80	900	18 × 100
3	FGJZ-150	Tuyaux carrés 60 × 60 à 150 × 150	2 - 10	10	20 - 60	1700	21 × 100
4	FGJZ-200	Tuyaux carrés 80 × 80 à 200 × 200	2.5 - 12.7	15	20 - 40	1800	21 × 130
5	FGJZ-250	Tuyaux carrés 100 × 100 à 250 × 250	3 - 14	20	15 - 30	2800	21 × 150
6	FGJZ-300	Tuyaux carrés 120 × 120 à 300 × 300	3 - 16	30	10 - 25	3600	21 × 160
7	FGJZ-350	Tuyaux carrés 150 × 150 à 350 × 350	4 - 18	30	8 - 20	3800	24 × 210
8	FGJZ-400	Tuyaux carrés  200 × 200 à 400 × 400	4 - 20	30	8 - 20	4100	24 × 240
9	FGJZ-500	Tuyaux carrés  250 × 250 à 500 × 500	4 - 22	40	8 - 20	4500	24 × 260
10	FGJZ-600	Tuyaux carrés 300 × 300 à 600 × 600	4 - 25.4	40	8 - 20	6000	32 × 260

Taiyuan HKX Metallurgy Complete Equipment Co., Ltd est l’une des plus grandes entreprises spécialisée dans la conception, le développement et la fabrication d’équipements complets tels que la machine de fabrication de tuyaux carrés et les unités de coupe croisées. Nos produits sont exportés dans de nombreux pays tels que la Malaisie, l’Indonésie, la Thaïlande, l’Iran, la Pologne et l’Ouzbékistan. Si vous êtes intéressés par notre ligne de profilage à froid pour tuyaux d’acier carrés, la machine de fabrication de tuyaux soudés, la machine de test hydrostatique ou d’autres machines, n’hésitez pas à nous contacter.
