Ligne de Coupe à Longueur (Machine de Coupe Transversale)

Description

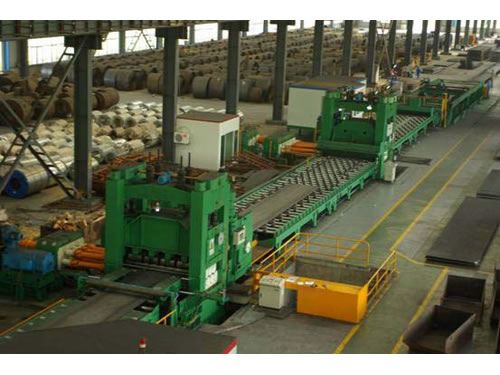

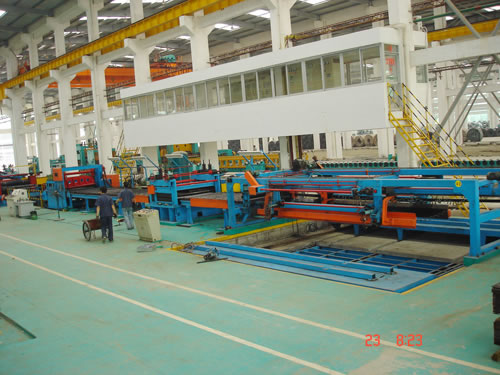

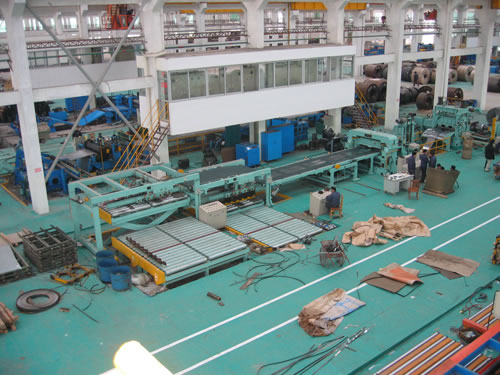

La ligne de coupe à longueur est constituée du dispositif du support d’entrée, dispositif d’ajustement de largeur, la machine de mis à niveau, la table de jauge, la table de sortie, la machine de cisaillement, la décharge pneumatique et le dispositif d’empilement, la table de déchargement, le système pneumatique, le système électrique avec le programme de contrôle par ordinateur PLC et le système hydraulique. La plaque de roulement est dépliée et nivelée. Elle est mesurée et cisaillée dans la paque plate nécessaire avec une certaine longueur.

Application
La ligne de coupe a longueur est utilisée pour le déroulage. Le dressage le calibrage et la coupe transversale a longueur et le travail d’empilement. La machine de coupe transversale est largement utilisée dans le laminage à chaud et à froid de l’acier au carbone, le fer blanc, et tous les autres types de matériels en métaux avec le revêtement en surface.

Caractéristiques
1.La machine de coupe transversale est contrôlée par le système PLC ou manuellement comme exigé par les clients. les informations de la longueur, les numéros de cisaillement et la vitesse peuvent être entrée dans l’interface homme machine.
2.Lorsque le nombre de cisaillement nécessaire est atteint la ligne de coupe à longueur peut s’arrêter automatiquement.
3.La vitesse de production peut être ajustée. Il a une jauge avec haute précision, et la ligne entière peut fonctionner automatiquement et facilement de manière à produire des feuilles lisses.

Processus de Production de la Ligne de Coupe à Longueur
Chargement de la bobine → Déroulage→ Mise a niveau → Découpage d’angle → Looping → Nivellement de Précision Dimensionnement et découpe → Connexion avec un certain nombre → Connexion

Principaux Project et les Clients de la Ligne de Coupe à Longueur

No.	Equipement	Clients	Remarques
1	Machine de Cisaillement Horizontal 1550 × 8 mm	Ningbo Yamei Steel Pipe Company
2	Machine de Cisaillement Horizontal 1600 × 2 - 6 mm	Shunde in Guangzhou
3	Machine de Cisaillement Horizontal et vertical 1550 × 1.5 - 6 mm N à haute précision	Guangzhou Contemporary Group
4	Ligne de Refendage 10 × 1550 mm	Malaisie	X 65
5	Ligne de Refendage 4 - 10 × 1600 mm	Guangdong Shunde Shun Steel Flat Plate  Stripping Center
6	Ligne de Refendage 4 - 16 × 2000 mm	Wuhan Iron and Steel Group	X 65
7	Ligne de Refendage a Haute Précision 6 × 600 mm	Guangdong Shunde Nanda Steel Pipe Co., Ltd
8	Machine de Cisaillement Horizontal et vertical 1 - 12.7 × 2000 mm	Haicheng Northern Steel Pipe Co., Ltd (China)	X 70
9	Ligne de Refendage 3 - 12.7 × 2000 mm	Singapour

Types de Roulement de la Ligne de Coupe a Longueur

No.	Modèle	Epaisseur de la feuille (mm)	Poids de la Bobine (ton)	Largeur de la bobine (mm)	Vitesse (m/min)	Capacité (kW)	Surface couverte par la machine (m2)
1	HJJZ-02	0.3-2	8	1000-1250	30	70	16 × 25
2	HJJZ-03	0.6-3.2	10	1000-1500	30	80	16 × 25
3	HJJZ-06	2-6	20	1200-1550	30	120	16 × 30
4	HJJZ-08	4-8	20	1000-1600	25	150	16 × 30
5	HJJZ-13	4-12.7	25	1000-1600	10	180	16 × 40
6	HJJZ-16	4-16	30	1000-2000	10	230	16 × 40
7	HJJZ-20	4-20	30	1000-2000	10	260	16 × 50
8	HJJZ-25	6-25.4	30	1000-2000	10	300	16 × 50

Nous possédons le système de gestion de qualité ISO 9001 pour garantir la qualité de la ligne de coupe à longueur. Taiyuan HKX a plus de 10 ans d’expériences dans la fabrication de machine de coupe transversale avec beaucoup d’information technique d’expérience sur le terrain. Cinq départements fonctionnels sont installés sans notre compagnie avec plus de 40 concepteurs. 90% sont des ingénieurs de haut niveau ou des personnels techniques avec les titres au dessus des ingénieurs.
