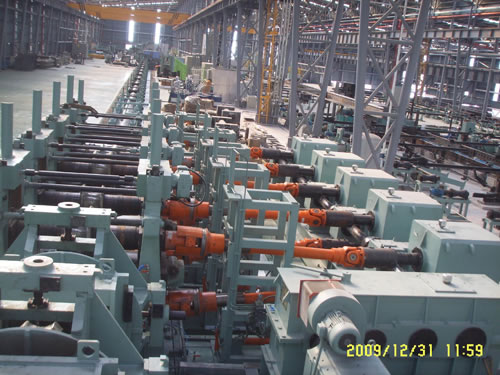

Ligne de fabrication de tuyaux en acier à soudure droite à haute fréquence (Machine à tuyaux à soudure à résistance électrique)

Description

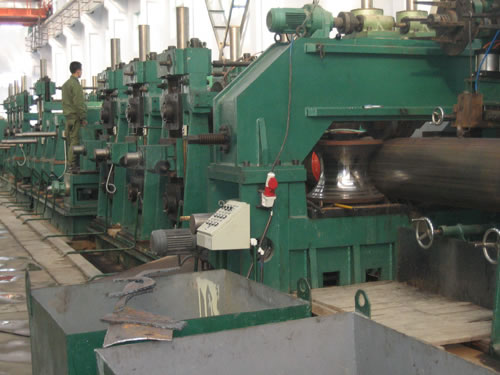

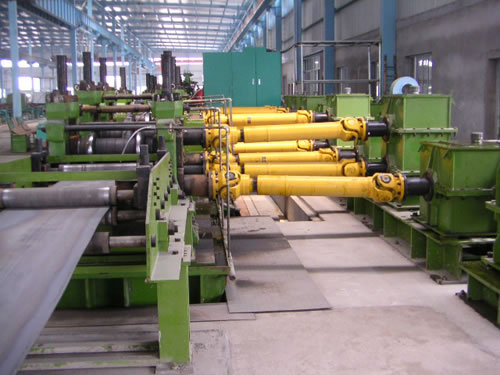

Les plaques en acier d’une certaine épaisseur après découpage et décapage sont aplanies et envoyée dans la machine de profilage. Grâce à l’utilisation de rouleaux, la plaque d’acier devient un tuyau. Le bord de la plaque d’acier est fondu par l’effet de proximité et de peau du courrant à haute fréquence. Ensuite la plaque est extrudée et soudée en un tuyau par l’utilisation du rouleau d’extrudage. La machine de fabrication de tuyaux à soudure droite est aussi appelée machine à tuyaux à soudure à résistance électrique

Utilisation
1.La machine de fabrication de tuyaux à soudure droite à haute fréquence convient pour tout types de tuyaux ronds, carrés et rectangulaires.
2.En fonction de l’utilisation du tuyau, la machine à tuyaux à résistance électrique est divisée en modèle API et modèle à norme nationale. Le modèle API produit principalement des tuyaux en acier haut de gamme tels que les tuyaux d’acheminement de pétrole, de gaz naturel et de cuvelage de puits de pétrole. Le modèle de norme nationale produit des tuyaux en acier, tels que les conduites de gaz et d’eau et les structures tubulaires

Avantages
1.Durant le processus de préparation, cette machine de fabrication de tuyaux à soudure droite à haute fréquence a principalement développé le volume de la trémie.
2.Concernant l’unité de profilage, la machine à tuyaux à résistance électrique utilise un profilage à double fil.
3.Les pièces constitutives sont le groupe de rouleau vertical, le rouleau droit à petite rangée et le rouleau vertical.
4.Pour la ligne de production, la machine de fabrication de tuyaux à soudure droite à haute fréquence dispose d’un contrôle continu du débit et ultrasonique.
5.En matière de technologie de traitement thermique de tubes en acier, elle développe un traitement thermique de soudage direct, le traitement thermique à fréquence d’induction différé et le traitement thermique à recuit brillant continu.

Classification
1.The forming styles of Machine de fabrication de tuyaux à soudure droite à haute fréquence can be divided into roll forming, cage forming, flexible forming (or F·F·X forming) and full auto flexible forming (F·F·X forming).
2.les types de profilages de la machine de fabrication de tuyaux à soudure droite à haute fréquence peuvent être divisés en profilage par roulement, profilage par cage, profilage élastique (ou profilage F·F·X) et profilage élastique entièrement automatique (profilage F·F·X).
3.La machine de notre société utilise le profilage par roulement pour les faibles diamètres (Φ ≤ 114mm). La cage de profilage est utilisée pour les tubes fins de faible diamètre  (Φ ≤ 165mm, δ ≤ 6mm). Le profilage élastique est adopté pour les tubes de diamètre moyen (Φ ≤ 340mm). Le profilage élastique entièrement automatique est utilisé pour les gros diamètres.
4.En fonction de l’utilisation des produits, la machine de fabrication de tuyaux à soudure droite à haute fréquence peut être divisée en modèle API et modèle à norme nationale.

Processus de production

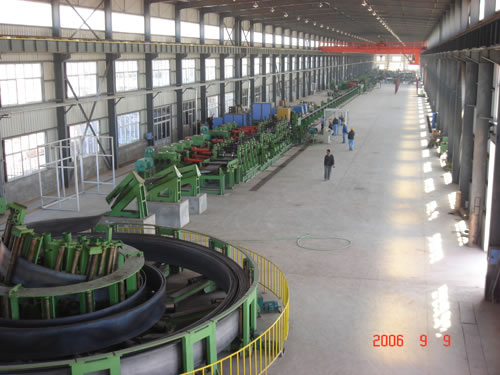

Chargement de la bobine → Déroulement → Aplanissement → Découpage et soudage de l’acier → Accumulation et stockage du matériau → Profilage → Soudage à haute fréquence → Refroidissement à eau → Inspection ultrasonique directe → recuit intermédiaire → Refroidissement à air → refroidissement à eau → Dimensionnement → Découpage à la scie → Machine de revêtement de fin de tuyau et à biseauter →  Test hydraulique → Inspection ultrasonique différée de la soudure → Inspection ultrasonique différée du tube → Pesage et mesure de la longueur de pulvérisation → Connexion des produits finis

Principaux projets et clients de la machine à tuyaux à résistance électrique

No.	Equipement	Clients	Remarque
1	114 Lignes de fabrication de tubes à soudure droite	Lin Enterprises en Indonésie	Projet d’exportation
2	114 Lignes de fabrication de tubes à soudure droite (profilage par cage et angle droit)	Tangshan Jianlong Jianzhou Steel Co., Ltd
3	114 Ligne de fabrication de tubes à soudure droite	Kungang in Kuming (Chine)	X60
4	168 Lignes de fabrication de tubes à soudure droite (profilage par cage et angle droit)	Thailand Puyi Industrial Company	Projet d’exportation
5	180  Lignes de fabrication de tubes à soudure droite (profilage par cage et angle droit)	Guangdong Shun’anda Peaceful Container Co., Ltd
6	168*10  Lignes de fabrication de tubes à soudure droite (profilage F.F)	Wuxi Yulong Precision Steel Pipe Co., Ltd (Chine)	API-5L
7	140-340  Lignes de fabrication de tubes à soudure droite (profilage F.F)	Tianjin Shenzhoutong Steel Pipe Company	J55 X65
8	140-355  Lignes de fabrication de tubes à soudure droite (profilage F.F)	Tianjin Lianzong Steel Pipe Co., Ltd	API-5CT
9	426  Lignes de fabrication de tubes à soudure droite (profilage F.F)	Haicheng Northern Steel Pipe  Anticorrosion  Co., Ltd (Chine)	J55 X65
10	219 *14  Lignes de fabrication de tubes à soudure droite à parois épaisses (profilage F.F)	Tianjin Youfa Steel Pipe Co., Ltd	API
11	508 × 14 (400 × 400)  Lignes de fabrication de tubes à soudure droite	Korean General Steel Pipe Co., Ltd	Projet d’exportation
12	530 × 16 Machine de fabrication à soudure par résistance électrique à profilage élastique entièrement automatique	Russian Guotong Steel Pipe Co., Ltd	Projet d’exportation
13	711  Machine de fabrication à soudure par résistance électrique à profilage élastique entièrement automatique	Anshan Hongxiang Steel Pipe Co., Ltd	API-5 L

Paramètres de la machine de fabrication de tuyaux à soudure droite à haute fréquence

No.	Modèle	Spécification	Vitesse (m/min)	Epaisseur (mm)	Poids de la bobine (tonne)	Capacité (kW)	Surface au sol (m2)
1	ZFJZ-100	Φ42 - Φ114	30-60	3-8	15	1100	2 × 18 × 200
2	ZFJZ 160	Φ60 - Φ165	30-55	3-10	10	1600	2 × 21 × 260
3	ZFJZ-200	Φ11 - Φ219	20-45	4-14	15	1800	2 × 21 × 260
4	ZFJZ-300	Φ16 - Φ325	10-40	5-16	20	3000	2 × 24 × 300
5	ZFJZ-350	Φ16 - Φ355	8-35	5-16	20	3500	2 × 24 × 300
6	ZFJZ-400	Φ21 - Φ406	8-30	5-20	30	5000	2 × 24 × 400
7	ZFJZ-500	Φ21 - Φ508	8-25	5-20	30	7000	2 × 30 × 400
8	ZFJZ-600	Φ21 - Φ610	8-20	5-22	40	9000	2 × 30 × 400
9	ZFJZ-700	Φ27 - Φ711	8-20	5-25	40	10000	2 × 30 × 400
