Линии производства прямошовных труб ВЧ сваркой (трубопрокатные станы ERW)

Описание

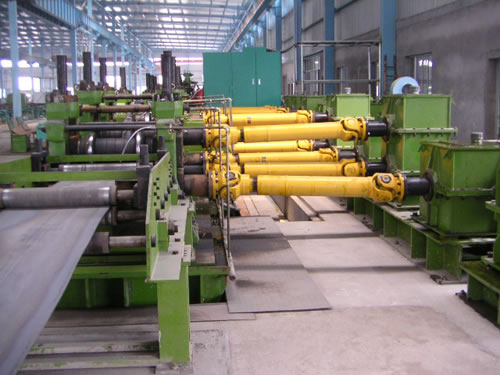

Стальные пластины определенной ширины после резки и зачистки разворачиваются и выравниваются, а затем отправляются в формовочные машины. Благодаря использованию валков, стальные пластины принимают форму труб. Края стальных пластин расплавляются при помощи эффекта близости и поверхностного эффекта высокочастотного тока. Затем пластины подвергают прессованию и сваривают в трубы с помощью прессовальных валков. Линии производства прямошовных труб ВЧ сваркой также называются трубопрокатными станами ERW (электрическая контактная сварка).

Применение
1.Линии производства прямошовных труб ВЧ сваркой подходит для всех видов круглых труб, квадратных труб и прямоугольных труб.
2.В соответствии с функциями продукции трубопрокатные станы ERW делятся на модель API и на национальную стандартную модель. Модель API в основном производит стальные трубы высокого уровня, такие как трубопроводы для нефти, природного газа и обсадные колонны нефтяных скважин. Национальнвая стандартная модель в основном производит стальные трубы, такие как водогазопроводы и кесонные трубы.

Преимущества

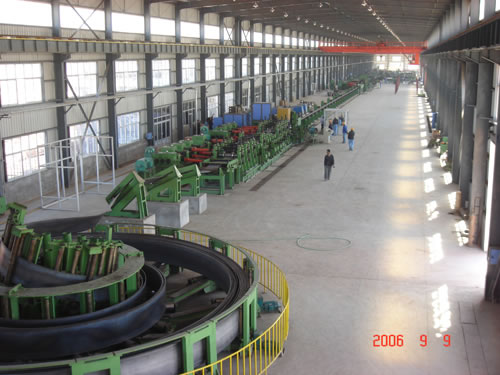

1.В процессе подготовки данные линии производства прямошовных труб ВЧ сваркой главным образом обладают усовершенствованными петлевыми хопперами объемного типа.

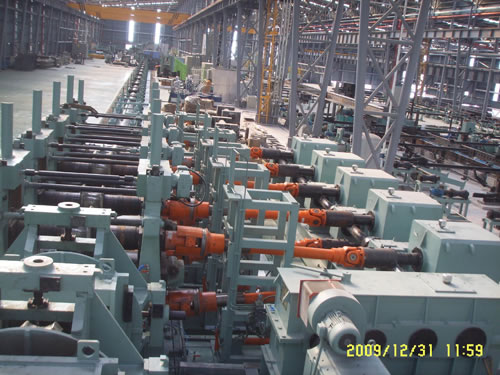

2.Что касается установок для формовки, трубопрокатные станы ERW обладают усовершенствованной двухпроводной формовкой.

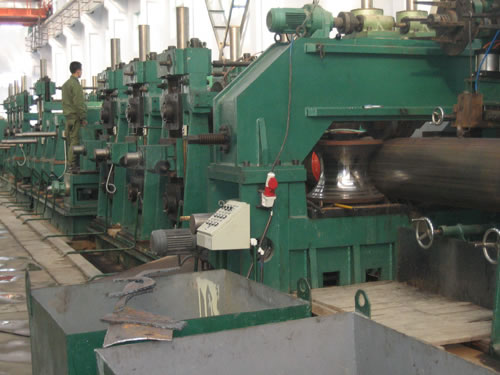

3.В состав установок для формовки входят компаненты вертикальной валковой группы, небольшой ряд валков прямой формы и вертикальной валковой формы.
4.Во время опрационного процесса линии производства прямошовных труб ВЧ сваркой производят непрерывный онлайн контроль потока и ультразвуковой контроль.
5.В технологии термобработки стальных труб, оно обладеет текущей термообработкой сваркой, автономной индукционной термообработкой и непрерывной термообработкой светлого отжига.

Классификация
1.Стили формовки линий производства прямошовных труб ВЧ сваркой могут быть разделены на профилирование, клеточную формовку, формовку гибкой (или F • F • X формовку) и полную автоматическую формовку гибкой (F • F • X формовку).
2.Станы, разработанные в нашей компании осуществляют профилирование при наличии небольшого диаметра (Φ ≤ 114). Клеточная формовка подходит для материалов небольшого внутреннего диаметра с тонкими стенками (Φ ≤ 165, δ ≤ 6). Формовка гибкой подходит для материалов среднего диаметра (Φ ≤ 340). Полная  автоматическая формовка гибкой подходит для материалов большого диаметра.
3.В соответствии с функциями продукции трубопрокатные станы ERW делятся на модель API и на национальную стандартную модель.

Процесс производства
Загрузочная катушка → Разматывание → Выравнивание → Резка и сварка стали → Сбор и хранение матери ала → Формовка → ВЧ сварка → Водяное охлажде ние → Текущий ультрозвуковой контроль → Промеж уточный обжиг → Воздушное охлаждение → Водяное охлаждение → Кал ибровк а → Обрезка после калибровки → Обработка концов труб и заточка → Оп рессовка → Автономный ультрозвуковой контроль швов → Автономный ультрозвуковой контроль труб → Взвешивание и распыление по всей длине → Объединение готовой продукции

Основные проекты и клиенты по трубопрокатным станам ERW

No.	Оборудование	Клиенты	Примечания
1	Линии производства прямошовных сварных труб 114	Предприятие Lin в Индонезии	Экспортный проект
2	Линии производства прямошовных сварных труб114 (клеточная формовка с ровными краями)	ООО «Tangshan Jianlong Jianzhou Steel Co.» (Китай)
3	Линии производства прямошовных сварных труб114	ООО «Steel Holding Co.» в Кумине (Китай)	X60
4	Линии производства прямошовных сварных труб 168 (клеточная формовка с ровными краями)	Тайландская промышленная компания Thailand Puyi	Экспортный проект
5	Линии производства прямошовных сварных труб 180 (клеточная формовка с ровными краями)	ООО «Guangdong Shun’anda Peaceful Container Co.»
6	Линии производства прямошовных сварных труб 168*10 S (формовка F.F)	ООО «Wuxi Yulong Precision Steel Pipe Co.»  (Китай)	API-5L
7	Оборудование для производства прямошовных сварных труб 140-340 (формовка F.F)	компания по производству стальных труб Tianjin Shenzhoutong	J55 X65
8	Линии производства прямошовных сварных труб 140-355 (формовка F.F)	ООО «Tianjin Lianzong Steel Pipe Co.»	API-5CT
9	Линии производства прямошовных сварных труб 426 (формовка F.F)	ООО «Haicheng Northern Steel Pipe  Anticorrosion  Co.»  (Китай)	J55 X65
10	Линии производства прямошовных сварных труб с толстыми стенками 219 *14 (формовка F.F )	ООО «Tianjin Youfa Steel Pipe Co.»	API
11	Линии производства прямошовных сварных труб 508 × 14 (400 × 400)	ООО «Korean General Steel Pipe Co.»	Экспортный проект
12	Трубопрокатные станы ERW полностью автоматической формовки гибкой 530 × 16	ООО «Russian Guotong Steel Pipe Co.»	Экспортный проект
13	Трубопрокатные станы ERW полностью автоматической формовки гибкой 711	ООО «Anshan Hongxiang Steel Pipe Co.»	API-5 L

Параметры линий производства прямошовных труб ВЧ сваркой

Номер	Модель	Спецификация	Скорость (м/мин)	Толщина (мм)	Вес катушки (тонн)	Мощность (кВт)	Общая площадь оборудования (м2)
1	ZFJZ-100	Φ42 - Φ114	30-60	3-8	15	1100	2 × 18 × 200
2	ZFJZ 160	Φ60 - Φ165	30-55	3-10	10	1600	2 × 21 × 260
3	ZFJZ-200	Φ11 - Φ219	20-45	4-14	15	1800	2 × 21 × 260
4	ZFJZ-300	Φ16 - Φ325	10-40	5-16	20	3000	2 × 24 × 300
5	ZFJZ-350	Φ16 - Φ355	8-35	5-16	20	3500	2 × 24 × 300
6	ZFJZ-400	Φ21 - Φ406	8-30	5-20	30	5000	2 × 24 × 400
7	ZFJZ-500	Φ21 - Φ508	8-25	5-20	30	7000	2 × 30 × 400
8	ZFJZ-600	Φ21 - Φ610	8-20	5-22	40	9000	2 × 30 × 400
9	ZFJZ-700	Φ27 - Φ711	8-20	5-25	40	10000	2 × 30 × 400
