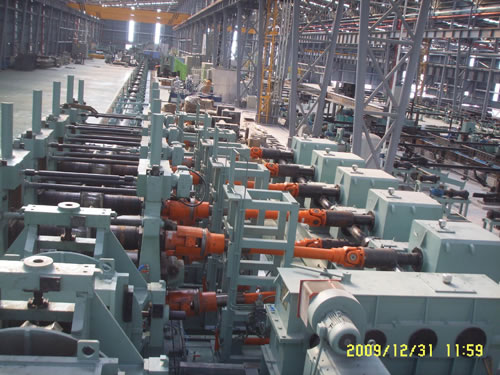

Máquina para fabricación de soldado de tuberías de costura recta por alta frecuencia (Máquina ERW )

Descripción
Las placas de acero de determinado grosor, después de ser cortadas y separadas, son desenrolladas y enderezadas para ser enviadas a  la máquina de formado. Usando el rodillo, la tubería de acero es procesada en cadena. El borde de la plancha de acero es derretida por un efecto de proximidad y de la piel con la corriente de alta frecuencia. Entonces, la plancha de acero es extruida y soldada usando el rodillo extructor. La máquina también es llamada máquina ERW que son las siglas en inglés para Soldado de resistencia eléctrica.

Aplicación
1. La máquina para fabricación de soldado de tuberías de costura recta por alta frecuencia es compatible con todo tipo de tubería redonda, cuadrada y rectangular.
2. De acuerdo con las funciones del producto, las máquinas ERW se pueden dividir en modelos API y modelos de estándar nacional. El modelo API produce principalmente tuberías de alto nivel para suministrar petróleo, gas natural y aceite. El modelo de estándar nacional produce principalmente tuberías de acero, como tuberías de agua-gas y tuberías estructurales.

Ventajas

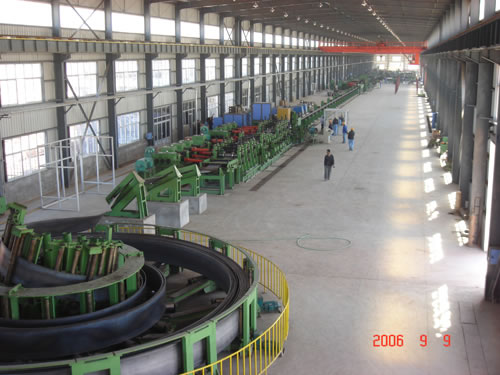

1. En la preparación del proceso, la máquina para fabricación de soldado de tuberías de costura recta por alta frecuencia desarrolla principalmente tolvas de volumen de bucle.

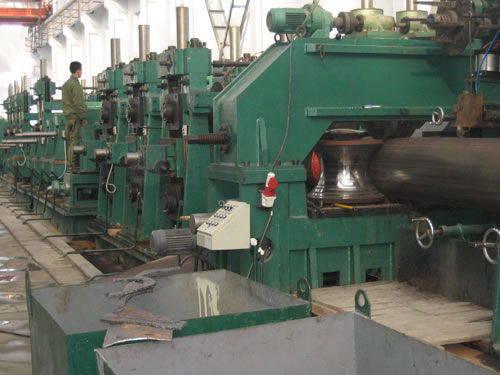

2. En el aspecto de la unidad de formación, la máquina ERW desarrolla una formación de doble alambre.

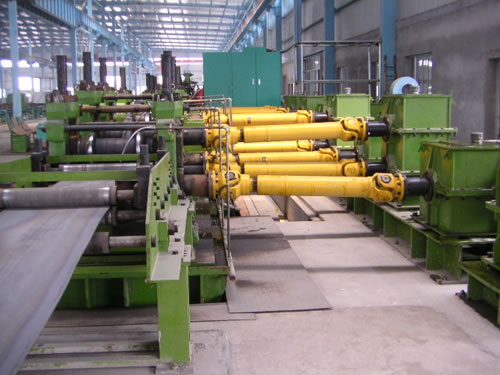

3. La estructura de la unidad de formación desarrolla parte del grupo de cilindros verticales, la pequeña hilera de rodillos rectos y el rodillo vertical.
4. En la línea de operación, la máquina para fabricación de soldado de tuberías de costura recta por alta frecuencia establece un flujo contínuo de inspección y de inspección ultrasónica.
5. En la tecnología de tratamiento por calor de la tubería de acero, se desarrolla online el tratamiento por calor de la soldadura, la frecuencia de inducción de calor que es off-line y por último el tratamiento de recocido brillante contínuo.

Clasificación
1. Los estilos mencionados con anterioridad de una máquina de fabricación de soldado de tuberías de costura recta por alta frecuencia pueden ser divididos en formadora de rollos, formadora de jaula, formadora flexible (o formadora F-F-X) y formadora flexible totalmente automática.
2. La máquina para fabricación de soldado de tuberías de costura recta por alta frecuencia desarrollada por nuestra compañía usa la formadora de rollos cuando se trata de un diámetro pequeño (Φ ≤ 114). Se usa la formadora de jaula cuando existe una pared pequeña y delgada de DC(Φ ≤ 165, δ ≤ 6). La formadora flexible es utilizada cuando hay un diámetro mediano(Φ ≤ 340). La formadora flexible totalmente automática se usa cuando hay un diámetro más grande.
3. De acuerdo con la función de los productos, la máquina de fabricación de soldado de tuberías de costura recta por alta frecuencia puede ser dividida en modelos API y en modelos de estándar nacional.

Proceso de producción
Bobina de carga → Desenrollado → Enderezado → Cortado y soldado del acero → Acumulación y almacenaje del material → Formación → Soldadura por alta frecuencia → Enfriamiento por agua → Inspección ultrasónica online → Recocción intermedia → Enfriamiento por aire → Enfriamiento por agua → Dimensionado → Dimensionado por corte de cuchilla flotante → Biselado y mecanizado de la tubería → Pruebas hidráulicas →Inspección de costura ultrasónica off-line → Inspección ultrasónica off-line de tuberías → Pulverización pesada y medida de longitud → Conexiones finales del producto

Proyectos mayores y clientes de la Máquina para fabricación de soldado de tuberías de costura recta por alta frecuencia

No.	Equipamiento	Clientes	Observaciones
1	114 Fábrica de soldado de tubos de costura recta	Lin Enterprises en Indonesia	Proyecto de exportación
2	114 Fábrica de soldado de tubos de costura recta  (formadora de jaula con borde recto)	Tangshan Jianlong Jianzhou Steel Co., Ltd (China)
3	114 Fábrica de soldado de tubos de costura recta	Steel Holding Co., Ltd in Kuming (China)	X60
4	168 Fábrica de soldado de tubos de costura recta  (formadora de jaula con borde recto)	Thailand Puyi Industrial Company	Proyecto de exportación
5	180 Fábrica de soldado de tubos de costura recta  (formadora de jaula con borde recto)	Guangdong Shun’anda Peaceful Container Co., Ltd
6	168*10  Fábrica de soldado de tubos de costura recta  (Formadora F.F)	Wuxi Yulong Precision Steel Pipe Co., Ltd (China)	API-5L
7	140-340  Fábrica de soldado de tubos de costura recta  (Formadora F.F)	Tianjin Shenzhoutong Steel Pipe Company	J55 X65
8	140-355  Fábrica de soldado de tubos de costura recta  (Formadora F.F)	Tianjin Lianzong Steel Pipe Co., Ltd	API-5CT
9	426 Fábrica de soldado de tubos de costura recta  (Formadora F.F)	Haicheng Northern Steel Pipe  Anticorrosion  Co., Ltd (China)	J55 X65
10	219 *14 Fábrica de soldado de tubos de costura recta de paredes delgadas (Formadora F.F)	Tianjin Youfa Steel Pipe Co., Ltd	API
11	508 × 14 (400 × 400) Fábrica de soldado de tubos de costura recta	Korean General Steel Pipe Co., Ltd	Proyecto de exportación
12	530 × 16 Máquina ERW y formadora flexible completamente automática	Russian Guotong Steel Pipe Co., Ltd	Proyecto de exportación
13	711 Máquina ERW y formadora flexible completamente automática	Anshan Hongxiang Steel Pipe Co., Ltd	API-5 L

Parámetros para la Máquina para fabricación de soldado de tuberías de costura recta por alta frecuencia

No.	Modelo	Especificación	Velocidad (m/min)	Grosor (mm)	Peso de la bobina (ton)	Capacidad (kW)	Área de trabajo de la maquinaria (m2)
1	ZFJZ-100	Φ42 - Φ114	30-60	3-8	15	1100	2 × 18 × 200
2	ZFJZ 160	Φ60 - Φ165	30-55	3-10	10	1600	2 × 21 × 260
3	ZFJZ-200	Φ11 - Φ219	20-45	4-14	15	1800	2 × 21 × 260
4	ZFJZ-300	Φ16 - Φ325	10-40	5-16	20	3000	2 × 24 × 300
5	ZFJZ-350	Φ16 - Φ355	8-35	5-16	20	3500	2 × 24 × 300
6	ZFJZ-400	Φ21 - Φ406	8-30	5-20	30	5000	2 × 24 × 400
7	ZFJZ-500	Φ21 - Φ508	8-25	5-20	30	7000	2 × 30 × 400
8	ZFJZ-600	Φ21 - Φ610	8-20	5-22	40	9000	2 × 30 × 400
9	ZFJZ-700	Φ27 - Φ711	8-20	5-25	40	10000	2 × 30 × 400
